Creación de un escenario de alta disponibilidad de todo el sistema

Antes de que crear un escenario de alta disponibilidad de todo el sistema, realice los pasos siguientes en el máster 1.

  1. Ejecute la utilidad de RHA NAT desde la carpeta del motor.
  2. Introduzca la IP externa, 155.35.79.139 y los números de puerto del cortafuegos 2.

    Nota: El Servicio de control y el dispositivo en el sitio 2 están enrutados desde la misma IP externa (155.35.79.139) con puertos distintos. De modo que deben agregarse entradas para cada puerto como se muestra a continuación:

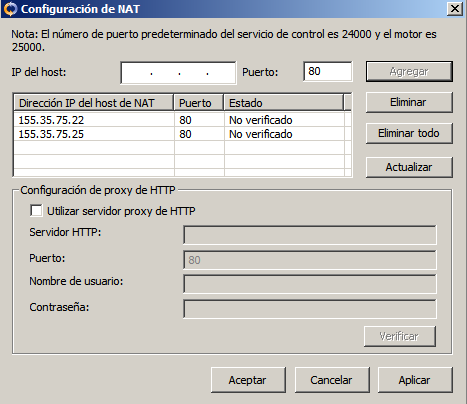

    NAT Utility_Example 1

  3. Haga clic en Aceptar para aplicar la configuración.
  4. A continuación, abra el gestor de RHA y seleccione Nuevo en la barra de herramientas estándar para crear el escenario.
  5. Seleccione Todo el sistema con la Recuperación asegurada y la Alta disponibilidad del tipo de producto.
  6. Introduzca la dirección IP (192.168.0.112) y el número de puerto predeterminado (25000) del máster.
  7. Introduzca la dirección IP (9.181.101.240) de la plataforma virtual y el número de puerto predeterminado (443).
  8. Introduzca la dirección IP (155.35.79.139) del dispositivo y el número de puerto (25000). Este puerto tiene un enrutamiento de puertos en el dispositivo (9.181.101.199).

    Nota: Si se selecciona Verificar el motor de Arcserve RHA en los host, obtendrá un mensaje indicando que el motor de RHA no está instalado en 155.35.79.139. Obtendrá este mensaje de error porque la verificación se procesa en el cortafuegos 2.

  9. Introduzca los detalles del volumen, la agrupación de recursos, el almacenamiento, las propiedades del escenario y las propiedades del host similares a las de un escenario de todo el sistema.
  10. Seleccione el tipo de conmutación y ejecute el escenario.
