示例 - 通过防火墙与 BusinessObjects Enterprise 服务器隔开的胖客户端和数据库层

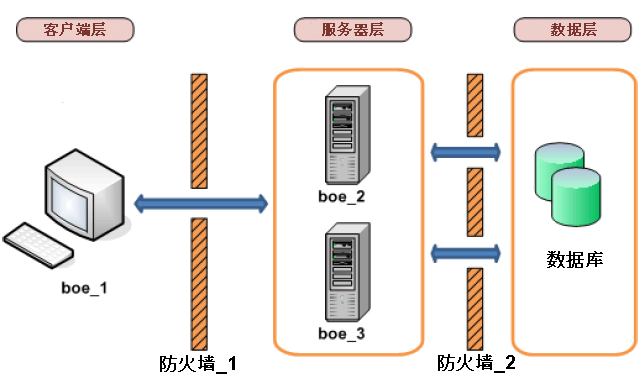

此示例显示如何将防火墙和 BusinessObjects Enterprise 配置为在部署方案中协同工作，在该部署方案中：

• 一个防火墙将胖客户端与 BusinessObjects Enterprise 服务器隔开。
• 一个防火墙将 BusinessObjects Enterprise 服务器与数据库层隔开。

在此示例中，BusinessObjects Enterprise 组件部署跨越以下计算机：

• 计算机 boe_1，该计算机承载发布向导。 发布向导是一个 BusinessObjects Enterprise 胖客户端。
• 计算机 boe_2，该计算机承载智能层服务器，其中包括 CMS、输入文件资源库服务器、输出文件资源库服务器和事件服务器。
• 计算机 boe_3，该计算机承载处理层服务器，其中包括 Crystal Reports 作业服务器、程序作业服务器、目标作业服务器、值列表作业服务器、Web Intelligence 作业服务器、Web Intelligence 报表服务器、报表应用程序服务器和 Crystal Reports 页面服务器。
• 计算机 Databases 承载 CMS 数据库和报告数据库。 请注意，可以将这两个数据库部署在相同的数据库服务器上，也可以将每个数据库部署在各自的数据库服务器上。 在此示例中，CMS 数据库和报告数据库部署在相同的数据库服务器上。 数据库服务器的侦听端口为端口 3306，这是 MySQL 服务器的默认侦听端口。
