積み重ね ToS トレンド

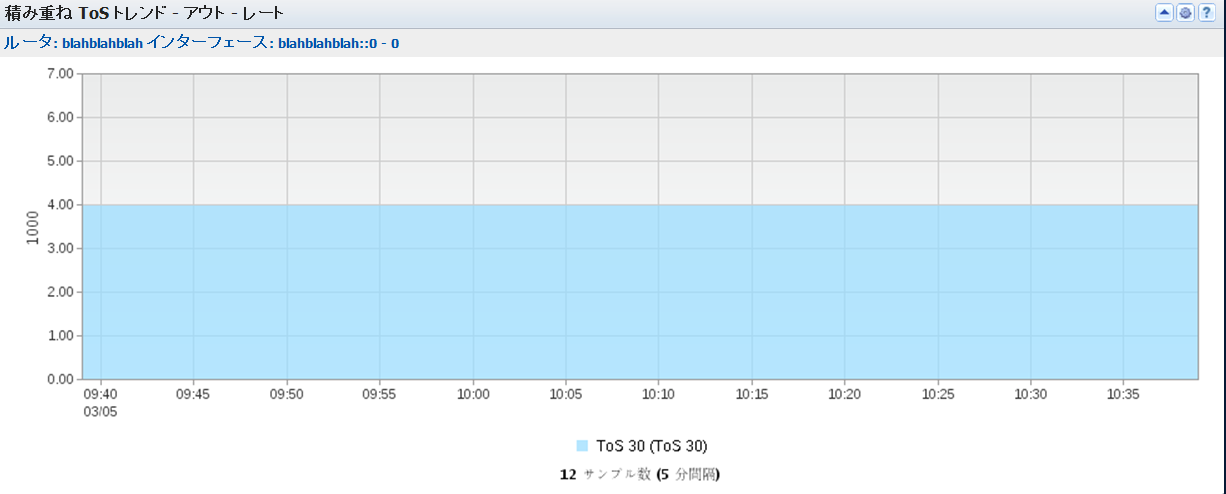

［積み重ね ToS トレンド］ビューは、トップ ToS のインターフェース トラフィックと、トラフィックが発生した時間を表示します。

このビューには、レポート期間中に使用された最大 10 までの ToS 値について、データ レート、インターフェース容量使用率、またはデータ ボリュームのタイムラインが表示されます。 以下の情報が含まれます。

識別子

ルータ名、インターフェース名、インターフェース説明（ビュー タイトル下）から構成されます。

ToS 帯

インターフェース上のトラフィックに関連するトップ N ToS ごとに、データ レート、データ ボリューム、インターフェース容量使用率が表示されます。

時間（すべてのビュー）

データ送信における時点が時間および分で表されます（x 軸）。

ボリューム（レートまたはバイト）

各時点のデータ ボリューム -- たとえば、レート ビューでフロー数、またはバイト ビューでキロバイト数で表されます（y 軸）。 データの方向に応じて、データ ボリュームはインターフェースへの着信、インターフェースからの発信、またはその両方に分類されます。 レートは、フロー数を送信経過時間で割ることによって計算されます。

パーセント（使用率）

ToS が使用する合計インターフェース容量のパーセンテージ（y 軸）。 使用率は、着信/発信の各トラフィック、またはすべてのトラフィック上で測定されたデータ レートをデータ速度で割ることによって計算されます。

凡例

ToS 番号およびラベルによって各カラー帯の ToS を特定します（ビューの下部）。

デフォルトのレポート期間は直近 24 時間です。

CA Performance Center で［積み重ね ToS トレンド］ビューを参照するには、以下のいずれかの場所に移動します。

• ［インターフェース］ページ（選択されたインターフェースを表示）： ［CBQoS］タブ
• カスタム ダッシュボード

このビューに対して使用可能なアクション

このビューでは、いくつかのアクションを実行することができます。たとえば以下のものがあります。

• ビュー設定を編集することにより、トラフィック方向、測定のタイプ、ビュー名を変更します。 ビューがカスタム ダッシュボードに含まれている場合、レポートのインターフェースを変更することもできます。
• ズーム インによって時間枠を縮小する。
• 単一の ToS のデータのみを表示します： ビューの下部にある凡例の ToS を右クリックし、［フォーカス］をクリックします。 このメニューは、複数の ToS 値があるビューで利用可能です。
• ToS のデータを非表示にします： ビューの下部にある凡例の ToS を右クリックし、［非表示］をクリックします。
• ビューの下部にある凡例にカーソルを合わせ、グラフに関するツールヒントを表示する。
• ビューの下部にある凡例の ToS をダブルクリックし、CA Network Flow Analysis の［インターフェース］ページの詳細にジャンプします。

NFA コンソールでの ToS トレンド ビューの参照

NFA コンソールでは、CA Network Flow Analysis ［インターフェース］ページ上で選択したインターフェースについて、ToS ボリュームをトレンド グラフまたは積み重ねトレンド グラフで表示できます。

• 概要 -- レポート タイプ： 概要。 ［表示方法］メニュー オプション： 混合グラフまたは混合トレンド、ボリューム。

  ビュー： トップ N ToS の積み重ね ToS トレンド（インとアウト）およびその他概要ビュー。

• トップ N ToS、積み重ねトレンド -- レポート タイプ： ToS。 フィルタ： トップ N ToS。 ［表示方法］メニュー オプション： 積み重ねトレンド グラフ、ボリューム。

  ビュー： トップ N ToS の積み重ねトレンド（イン、アウト、合計）。

• トップ N ToS、トレンド -- レポート タイプ： ToS。 フィルタ： トップ N ToS。 ［表示方法］メニュー オプション： トレンド グラフ、ボリューム。

  ビュー： トップ N ToS それぞれのトレンド（イン、アウト、合計）。

• 単一 ToS、積み重ねトレンド/トレンド -- レポート タイプ： ToS。 フィルタ： 単一 ToS 値。 ［表示方法］メニュー オプション： 混合トレンド、ボリューム。

  ビュー： トレンド（イン/アウトおよびベースライン）、積み重ね ToS トレンド（インおよびアウト）。

• 単一 ToS、トレンド -- レポート タイプ： ToS。 フィルタ： 単一 ToS 値。 ［表示方法］メニュー オプション： 混合グラフ、ボリューム

  ビュー： 積み重ね ToS トレンド（インおよびアウト）。

• 通信 -- レポート タイプ： 通信。 フィルタ： 単一の通信のソースおよび宛先。 このインターフェースと通信で表示する内容： プロトコル。 ［表示方法］メニュー オプション： ボリューム。

  ビュー： 通信トレンド（異なるタイムスパンについて最大 7 つのビュー）。

ページ最上部の［フロー監視］リンクをクリックしてフロー監視レポートを実行することにより、さらに詳細を表示できます。
