ToS サマリ使用率

［ToS サマリ（テーブル）］ビューは、特定のインターフェース上のトラフィックのトップの ToS 値のレート、ボリュームまたは使用率を表示します。この情報を使用して、各トップ ToS 値のトラフィックを比較できます。

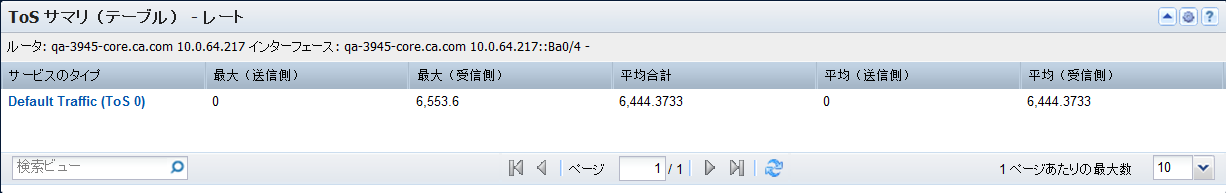

グラフの例は、リスト表示された各 ToS 値のレートを表示する［ToS サマリ（テーブル）］ビューです。このビューを設定することで、ToS レート、使用率またはボリューム情報を表示できます。

［ToS サマリ（テーブル）］ビューは、インターフェース上のトップ ToS 値のレート、使用率、またはボリュームを表示します。

このビューには、インターフェース識別文字列およびテーブルが含まれます。テーブルには、行ごとに ToS とサービスのタイプ識別子（EF/AF、DSCP、ToS 値）、および以下レート、ボリューム、使用率情報が含まれます（デフォルト）。

レート：各 ToS の発信データ（最大（送信側））および着信データ（最大（受信側））の最大レート、各 ToS のデータ合計（平均合計）、発信データ（平均（送信側））および着信データ（平均（受信側））の平均レート。
ボリューム：各 ToS の発信データ（送信側）、着信データ（受信側）、すべてのデータ（合計）のバイト/メガバイトの数。
使用率：各 ToS の発信データ（最大（送信側））および着信データ（最大（受信側））によって使用されるインターフェース容量の最大パーセンテージ、および各 ToS の着信データ（平均（送信側））、発信データ（平均（受信側））、データ合計（平均合計）による平均使用率。

デフォルトのレポート期間は直近 24 時間です。

CA Performance Center で［ToS サマリ（テーブル）］ビューを参照するには、カスタムダッシュボードに追加します。

このビューに対して使用可能なアクション

このビューでは、いくつかのアクションを実行することができます。たとえば以下のものがあります。

ビュー設定を編集することにより、測定のタイプ、ビュー名、レポートのインターフェースを変更します。
列見出しをクリックして、テーブルデータを再ソートします。降順と昇順を切り替えるには、再度クリックします。
［1 ページあたりの最大数］の値を変更し、各テーブルページ上に表示されるアイテム数を変更します。
テーブルに表示される列を変更します。列の境界辺りをクリックし、［列］をクリックして、表示する列を選択します。
［サービスのタイプ］リンクをクリックし、CA Network Flow Analysis の［インターフェース］ページに ToS に関する詳細情報を表示します。

NFA コンソールでの ToS サマリテーブルの参照

NFA コンソールでは、CA Network Flow Analysis の［インターフェース］ページで選択したインターフェースについて ToS サマリデータをテーブルで表示できます。

トップ N ToS サマリ -- レポートタイプ： ToS。フィルタ：トップ N ToS。［表示方法］メニューオプション：サマリテーブル、ボリューム。
ビュー：トップ N ToS の ToS サマリテーブル。
単一 ToS のプロトコルサマリ -- レポートタイプ： ToS。フィルタ：単一 ToS。レポートサブタイプ：プロトコル。サブタイプフィルタ：トップ N プロトコル。［表示方法］メニューオプション：サマリテーブル、ボリューム。
ビュー：単一 ToS の ToS プロトコルサマリテーブル。
単一 ToS のホストサマリ -- レポートタイプ： ToS。フィルタ：単一 ToS。レポートサブタイプ：ホスト。サブタイプフィルタ：トップ N ホスト。［表示方法］メニューオプション：サマリテーブル、ボリューム。
ビュー：単一 ToS の ToS ホストサマリテーブル。
単一 ToS の通信サマリ -- レポートタイプ： ToS。フィルタ：単一 ToS。レポートサブタイプ：通信。サブタイプフィルタ：トップ N 通信。［表示方法］メニューオプション：サマリテーブル、ボリューム。
ビュー：単一 ToS の ToS 通信サマリテーブル。

ページ最上部の［フロー監視］リンクをクリックしてフロー監視レポートを実行することにより、さらに詳細を表示できます。
