トップ通信（テーブル）

［トップ通信（テーブル）］ビューは、特定のインターフェース上で最も通信量の多いトップ 10 のレート、ボリュームまたは使用率を表示します。

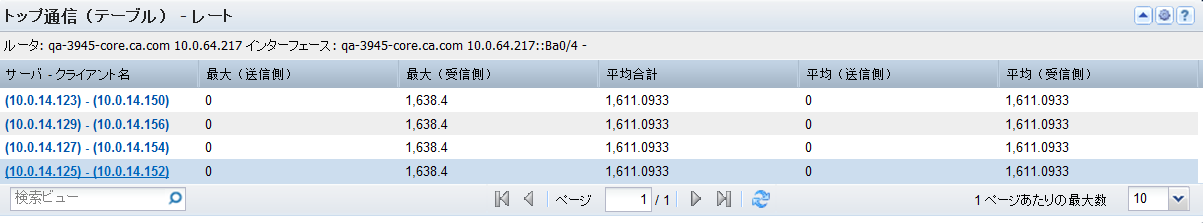

グラフの例では、リスト表示された各通信のレートを表示するよう設定された［トップ通信（テーブル）］ビューを示しています。 このビューを設定することで、通信レート、使用率またはボリューム情報を表示できます。

このビューには、インターフェース識別文字列およびテーブルが含まれます。 テーブルには、行ごとに各通信サーバ-クライアント識別子、および以下レート、ボリューム、または使用率情報が含まれます（デフォルト）。

• レート： 各通信の発信データ（最大（送信側））および着信データ（最大（受信側））の最大レート、各通信のデータ合計（平均合計）、発信データ（平均（送信側））および着信データ（平均（受信側））の平均レート。
• ボリューム： 各通信の発信データ（送信側）、着信データ（受信側）、すべてのデータ（合計）のバイト/メガバイトの数。
• 使用率： 各通信の発信データ（最大（送信側））および着信データ（最大（受信側））によって使用されるインターフェース容量の最大パーセンテージ、および各通信の着信データ（平均（送信側））、発信データ（平均（受信側））、データ合計（平均合計）による平均使用率。

デフォルトのレポート期間は直近 24 時間です。

CA Performance Center で［トップ通信（テーブル）］ビューを参照するには、カスタム ダッシュボードに追加します。

このビューに対して使用可能なアクション

このビューでは、いくつかのアクションを実行することができます。たとえば以下のものがあります。

• ビュー設定を編集することにより、測定のタイプ、ビュー名、レポートのインターフェースを変更します。
• 列見出しをクリックして、テーブル データを再ソートします。 降順と昇順を切り替えるには、再度クリックします。
• ［1 ページあたりの最大数］の値を変更し、各テーブル ページ上に表示されるアイテム数を変更します。
• テーブルに表示される列を変更します。列の境界辺りをクリックし、［列］をクリックして、表示する列を選択します。
• 通信リンクのいずれかをクリックし、CA Network Flow Analysis のフィルタ済みインターフェース レポートにジャンプします。

NFA コンソールでの通信テーブルの参照

NFA コンソールでは、CA Network Flow Analysis の［インターフェース］ページで選択したインターフェースについて通信ボリューム データをテーブルで表示できます。

• トップ N 通信 -- レポート タイプ： 通信。 フィルタ： トップ N 通信。 ［表示方法］メニュー オプション： サマリ テーブル、ボリューム。

  ビュー： トップ N 通信の通信サマリ テーブル。

• 単一プロトコルの通信 -- レポート タイプ： プロトコル。 フィルタ： 単一プロトコル。 レポート サブタイプ： 通信。 サブタイプ フィルタ： トップ N 通信。 ［表示方法］メニュー オプション： サマリ テーブル、ボリューム。

  ビュー： 単一プロトコルのプロトコル通信サマリ テーブル。

• 単一 ToS の通信 -- レポート タイプ： ToS。 フィルタ： 単一 ToS。 レポート サブタイプ： 通信。 サブタイプ フィルタ： トップ N 通信。 ［表示方法］メニュー オプション： サマリ テーブル、ボリューム。

  ビュー： 単一 ToS の ToS 通信サマリ テーブル。

ページ最上部の［フロー監視］リンクをクリックしてフロー監視レポートを実行することにより、さらに詳細を表示できます。
