WS_API_SAMPLE - Web サービス API サンプル アプリケーション

最新バージョン： 1.0.1-1

Web サービス API は CA 3Tera AppLogic 2.9 の正式リリースおよびそれ以降のバージョンでのみ提供されます。

WS_API_SAMPLE アプリケーションは、CA 3Tera AppLogic Web Service API アプリケーション（WS_API）にアクセスするシンプルなポータル アプリケーションを構築する方法についてサンプルを提供します。 このアプリケーションを提供する目的は、CA 3Tera AppLogic グリッド上で実行される WS_API アプリケーションのインスタンスに Web API リクエストを発行するポータルおよびアプリケーションの開発者を支援することです。

CA 3Tera AppLogic Web サービス 'WS_API_SAMPLE' アプリケーション境界プロパティ

重要： vpn_out_ip、in_usr_ip、net_out_ip のプロパティに設定される IP アドレスは、使用する CA 3Tera AppLogic グリッドで利用可能な IP アドレスである必要があります。 グリッドのダッシュボード上で、ネットマスク、ゲートウェイおよび DNS サーバと一緒に、それらを検索することができます。 将来は、CA 3Tera AppLogic でこれらのアドレスが自動的に提供されるようにする予定です。

アプリケーション リソース

アプリケーション ボリューム

アプリケーション自身でいくつかのボリュームを使用します。 それらはアプリケーションの一部で、アプライアンス インスタンス内にすでに設定されています。 アプリケーション境界上で設定する必要のあるボリュームはありません。

操作

概要

WS_API_SAMPLE アプリケーションは、CA 3Tera AppLogic グリッド上で実行される WS_API のインスタンスにアクセスするために設定する必要があります。 このアプリケーションを開始する前に、ここでの説明どおりに WS_API アプリケーションのインスタンスを開始します。 次に、WS_API_SAMPLE を設定し、WS_API アプリケーションのインスタンスに設定されたプロパティに関する設定を行います。

WS_API_SAMPLE を設定する方法

1. アプリケーションの portal ボリュームの bin サブディレクトリ上に存在するポータル スクリプトを編集し、スクリプト内の IP 変数を以下のとおり設定します。
2. IP 変数を usr_ip に設定し、HTTP または HTTPS ベースのリクエストが WS_API アプリケーションに発行されるようにするか、aux に設定し、HTTP ベースのリクエストが VPN トンネル経由で発行されるようにします。
3. VDC 情報を編集し、WS_API アプリケーション上の vdcs.conf と一致するようにします。 例：

   # 以下の VDC 情報を編集
   <p>
   <label for="location">Select Location: </label>
   <select name="location">
   <option value="dallas">Dallas, TX, USA</option>
   <option value="sandiego">San Diego, CA, USA</option>
   <option value="japan">Tokyo, Japan</option>
   <option value="netherlands">Amsterdam, Netherlands</option>
   </select>
   </p>
   上記を、WS_API アプリケーション内に設定された VDC に変更する必要があります。 mygrid1 および mygrid2 がそれぞれ Dallas と San Diego で実行される 2 つの VDC である場合、上記の HTML コードを以下のように変更します。
   # 以下の VDC 情報を編集
   <p>
   <label for="location">Select Location: </label>
   <select name="location">
   <option value="mygrid1">Dallas, TX, USA</option>
   <option value="mygrid2">San Diego, CA, USA</option>
   </select>
   </p>


WS_API_SAMPLE は以下のいずれかのモードで動作するように設定できます。

• HTTP
• HTTPS
• VPN トンネル

HTTP の使用

このモードでは、ポータルは、標準の HTTP ベースのインターフェースを使用して WS_API アプリケーションのインスタンスへ API リクエストを発行します。
例： curl "http://usr_ip/api/v1/app/list?vdc=mygrid1"

HTTPS の使用

このモードでは、ポータルは、安全な HTTP ベースのインターフェース（つまり HTTPS）を使用して WS_API アプリケーションのインスタンスへ API リクエストを発行します。 そのためには、api_client.pem キーが WS_API_SAMPLE アプリケーションの portal ボリューム上の keys サブディレクトリにコピーされる必要があります。
例： curl -k -E /mnt/fs/keys/api_client.pem "https://usr_ip/api/v1/app/list?vdc=mygrid1".

VPN トンネルの使用

このモードでは、ポータルは、標準の HTTP ベースのインターフェースを使用して、安全な VPN トンネルを介して WS_API アプリケーションのインスタンスへ API リクエストを発行します。 トンネルを作成するには、WS_API アプリケーションのインスタンスの vpn_key ボリュームの server サブディレクトリに生成された client.xxxxxxxxxxxxxxxxxxxxxxxxx.key、client.xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.crt、および ca.crt を、WS_API_SAMPLE アプリケーションの vpn_key ボリュームの client サブディレクトリにコピーするだけです。 out_vpn コンポーネントが開始されたら、安全なトンネルが作成されます。
例： curl "http://aux/api/v1/app/list?vdc=mygrid1"

Web ブラウザによってポータルにアクセスするには、ブラウザで http://in_usr_ip/api/portal にアクセスします。

アプリケーション アーキテクチャ

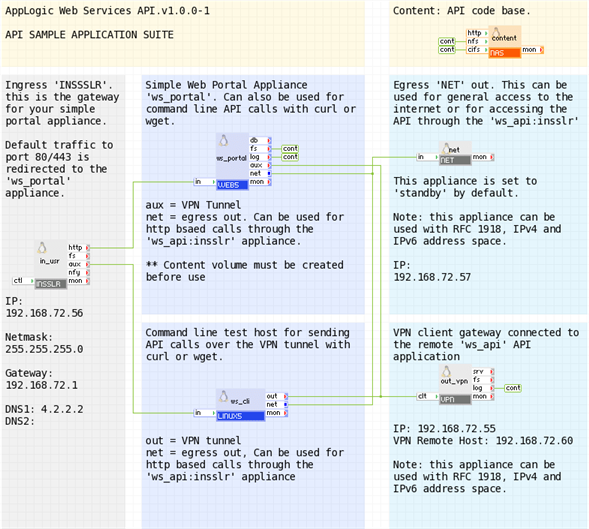

CA 3Tera AppLogic Web サービス 'WS_API_SAMPLE' アプリケーションのインフラストラクチャを以下に示します。

以下のコンポーネントがあります。

• ファイアウォールで保護された入力ゲートウェイ 1 つ - ポータルに対する HTTP および HTTPS ベースのアクセスをサポートします
• VPN クライアント 1 つ - WS_API アプリケーション内の VPN サーバに対して安全なトンネル経由で API リクエストを発行します
• ファイアウォールで保護されたネットワーク ゲートウェイ 1 つ - WS_API アプリケーションの usr_ip に対して HTTP および HTTPS ベースの API リクエストを発行します
• Web サーバ - サンプル ポータルを実行します。
• Linux アプライアンス - コマンド ライン ベースのリクエストを発行します
• 一元化された環境設定ファイル用ストレージ

注

オープン ソースおよびサードパーティ ソフトウェアの使用

以下のオープン ソース/サードパーティ ソフトウェアが portal ボリュームにインストールされます。
