MON: appliance di monitoraggio dell'applicazione

Ultima versione: 3.0.3-1

Panoramica funzionale

MON è un'appliance di monitoraggio dell'applicazione che riunisce le statistiche di uso delle risorse e delle prestazioni (cioè i contatori) da altre appliance all'interno di un'applicazione. Le appliance segnalano i loro contatori a MON attraverso il terminale di MON.

MON ha un'interfaccia visiva che usa un browser Web e visualizza i contatori dell'appliance. Attraverso l'interfaccia visiva, l'utente crea le viste con uno o più grafici. Ogni grafico visualizza uno o più contatori dell'appliance. L'interfaccia visiva è accessibile attraverso:

• la GUI di CA 3Tera AppLogic
  • il pulsante di monitoraggio in basso nella scheda della applicazioni del dashboard
  • l'icona di monitoraggio nella barra degli strumenti dell'editor delle applicazioni
• un gateway (cioè, gateway IN o INSSLR) connesso al terminale Web di MON

Consultare la Guida di riferimento dell'interfaccia utente per maggiori informazioni sull'accesso e sull'uso dell'interfaccia visiva.

MON supporta anche il monitoraggio in background dei contatori delle appliance. Tutti i contatori in una vista singola, come specificato dalla proprietà alarm_view, sono monitorati in background da MON. Quando uno dei contatori scende al di sotto o supera la soglia specificata, MON genera un allarme al controller di griglia di CA 3Tera AppLogic, che visualizza un messaggio sul dashboard. Non occorre che sia aperto un browser all'interfaccia visiva di MON per eseguire il monitoraggio dei contatori dell'appliance in background.

Limite

Risorse

Terminali

L'interfaccia predefinita è abilitata. L'interfaccia predefinita è usata dall'appliance per segnalare un CA 3Tera AppLogic che è riavviato con successo. Può anche essere usato per accedere all'appliance mediante una shell sicura dal controller di CA 3Tera AppLogic, essenzialmente per scopi diagnosi e risoluzione dei problemi. L'interfaccia predefinita è usata dalla GUI del CA 3Tera AppLogic per accedere all'interfaccia visiva di un'appliance MON.

Volumi di utente

Proprietà

Messaggi di errore

I seguenti messaggi possono apparire nei file di log e nel log di sistema del controller di griglia quando l'appliance non riesce ad avviarsi:

• impossibile montare il volume di dati

httpd non si avvia

Gruppi di contatori e contatori

I seguenti gruppi di contatori sono definiti per tutte le appliance:

• Riepilogo di CPU
• CPU n (soltanto se più di 1 CPU -- altrimenti nessun gruppo di questo tipo)
• Utilità di pianificazione
• Statistiche di memoria
• File system
• Interfaccia nome (un gruppo per ciascuna interfaccia: terminali o raw)
• Volume nome (un gruppo per volume, inclusi classe e segnaposto)

Consultare Creazione di contatori personalizzati per informazioni su come creare e su monitorare i contatori personalizzati in un'appliance.

Uso tipico

Monitoraggio delle applicazioni mediante la GUI di CA 3Tera AppLogic

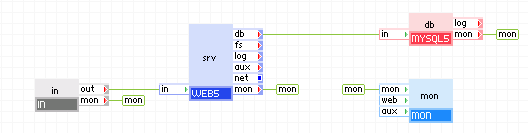

Il seguente diagramma mostra un uso tipico di MON per un'applicazione semplice. In questa applicazione, il monitoraggio è accessibile soltanto dalla GUI di CA 3Tera AppLogic.

Appliance in uso:

• in - gateway di input, classe IN
• srv - server Web, classe WEB5
• db - server database, classe MYSQL5
• mon - appliance di monitoraggio, classe MON

Il terminale MON di tutte le appliance è connesso al terminale MON di MON.

Monitoraggio dell'applicazione mediante la GUI del CA 3Tera AppLogic e l'indirizzo IP sulla porta 80

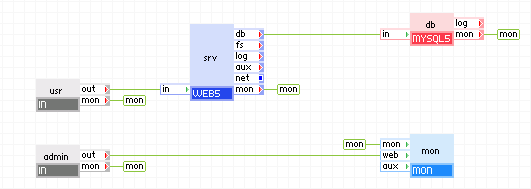

Il seguente diagramma mostra come MON può essere usata per accedere al monitoraggio dell'applicazione mediante la GUI di CA 3Tera AppLogic o mediante l'indirizzo IP.

Appliance in uso:

• usr - gateway di input, classe IN
• admin - gateway di input, classe IN
• srv - server Web, classe WEB5
• db - server database, classe MYSQL5
• mon - appliance di monitoraggio, classe MON

Il terminale MON di tutte le appliance è connesso al terminale MON di MON.

Il terminale OUT è connesso al terminale Web di MON in modo che gli utenti possano accedere al monitor mediante l'indirizzo IP specificato dalla proprietà ip_addr su admin.

Monitoraggio dell'applicazione mediante la GUI del CA 3Tera AppLogic e l'indirizzo IP sulla porta 8080

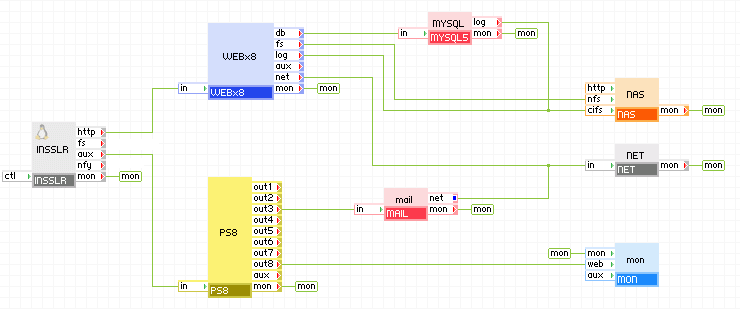

Il seguente diagramma mostra come MON può essere usato per accedere al monitoraggio dell'applicazione mediante la GUI di CA 3Tera AppLogic o mediante l'indirizzo IP sulla porta 8080.

Appliance in uso:

• admin - gateway di input, classe INSSLR
• WEBx8 - assemblato di server Web, classe WEBx8
• MYSQL - server database, classe MYSQL5
• NAS - appliance di archiviazione, classe NAS
• PS8 - switch di porta, classe PS8
• mail - server di posta, classe MAIL
• NET - gateway di output, classe NET
• mon - appliance di monitoraggio, classe MON

Il terminale MON di tutte le appliance è connesso al terminale MON di MON.

INSSLR è configurato per inoltrare il traffico https a WEBx8 e al restante traffico TCP al terminale di AUX. PS8 è configurato per inoltrare tutto il traffico sulla porta 8080 mediante out8 al terminale Web di MON. Questo permette agli utenti di monitorare l'applicazione attraverso l'indirizzo IP dell'applicazione specificato dalla proprietà ip_addr su INSSLR sulla porta 8080.

Nota: L'appliance di MAIL non è distribuita con CA 3Tera AppLogic.

Controllo di background

In questa sezione viene descritto come utilizzare MON per monitorare i contatori dell'appliance in background e impostare degli avvisi quando il contatore dell'appliance esce dall'intervallo.

1. Impostare la proprietà alarm_view su MON nel nome di una vista che contiene i contatori da monitorare.
2. (Ri)avviare l'applicazione.
3. Accedere al monitor dell'applicazione.
4. Fare clic sul pulsante Nuovo per creare una nuova vista e attribuirle lo stesso nome della proprietà di alarm_view.
5. Fare clic sul pulsante Aggiungi grafico per creare un nuovo grafico e aggiungerlo alla vista.
6. Selezionare un contatore da monitorare e aggiungerlo al grafico.
7. Impostare la soglia di allarme compilando le due caselle accanto ad Allarme.
   Per impostare una soglia minima, immettere un valore nella casella di testo a sinistra. Se questa casella di testo viene lasciata vuota, non esisterà una soglia minima.
   Per impostare una soglia massima, immettere un valore nella casella di testo a destra. Se questa casella di testo viene lasciata vuota, non esisterà una soglia massima.
8. Ripetere le fasi 5-7 per monitorare altri contatori di appliance.

Quando un contatore di appliance esce dalle soglie specificate, MON genera un avviso al controller di CA 3Tera AppLogic. A questo punto, nel dashboard viene registrato un messaggio che specifica quale contatore, e in quale appliance, è fuori dall'intervallo. Per ciascuna appliance, il controller di CA 3Tera AppLogic registra soltanto l'ultimo avviso nel dashboard. Nel messaggio del dashboard viene specificato comunque se sono stati ricevuti più avvisi per l'appliance. Tutti gli avvisi sono registrati in /var/registro/messaggi sul controller di CA 3Tera AppLogic.

Nota: non è necessario aprire un browser al monitor di applicazione affinché MON monitori i contatori dell'appliance in background.

Per interrompere il monitoraggio di un contatore di appliance specifico:

• se il contatore è l'unico sul grafico, eliminare il grafico.
• se il contatore è su un grafico ove sono presenti diversi contatori, eliminare il contatore dal grafico.

Per disattivare il monitoraggio in background, eseguire una delle seguenti operazioni:

• assegnare alla vista un nome diverso dalla proprietà di alarm_view su MON.
• Eliminare tutti i grafici nella vista.
• Eliminare la vista.
• Interrompere l'appliance MON nell'applicazione (ad es., comp stop myapp:main.mon).

Eliminare la proprietà alarm_view su MON e riavviare l'istanza di MON (oppure riavviare l'applicazione).

Interfaccia di raccolta di dati

Dalla versione 1.1.3, l'appliance MON fornisce una API di raccolta di dati di servizio REST, esporta la configurazione e i valori del contatore nei formati XML, JSON e UDL. Per ulteriori informazioni sull'API, consultare MonDataCollectionInterface.

Note

Limiti noti

Per monitorare un'applicazione attraverso la GUI di CA 3Tera AppLogic, il nome dell'appliance MON nell'applicazione dovrebbe essere MON.

Software Open Source e di terze parti utilizzato all'interno dell'appliance

Contatori di appliance

Elenco dei contatori di appliance standard

Panoramica

In questo documento è definito l'elenco di tutti i contatori standard esportati da CCA. CCA è l'agente di raccolta di contatori eseguito in tutte le appliance di CA 3Tera AppLogic. CCA è usato per segnalare i contatori alla GUI di monitoraggio esposta dall'appliance di MON. La disponibilità dei contatori potrebbe essere limitata in alcune piattaforme di appliance supportate (come riportato nella tabella dei contatori di seguito). Quando il SO dell'appliance supporta un contatore, questo dovrebbe essere visibile nella GUI di MON quando il terminale di output di MON dell'appliance è connesso all'appliance di MON.

Riepilogo di CPU

File system

Statistiche di memoria

Utilità di pianificazione

CPU#X

Volume X

Terminale X

Contatori personalizzati

Panoramica

Ciascuna appliance che esegue il daemno ccad (agente di raccolta del contatore) autorizza i contatori personalizzati da definire e raccogliere dalle utility di terze parti. Questa capacità è definita interfaccia di estensione e fornisce ai creatori delle appliance un'opzione per monitorare il contatore specifico dell'appliance mediante l'interfaccia utente MON standard.

Creazione di contatori personalizzati

Per monitorare i contatori personalizzati, occorre aggiungere le definizioni dei contatori alla configurazione di ccad e introdurre i valori correnti del contatore su ccad

Aggiunta di definizioni dei contatori

I contatori personalizzati devono essere definiti nel file di configurazione /etc/ccad.conf opzionale (in formato UDL). Quando si apportano modifiche alla configurazione, il daemon ccad deve essere riavviato affinché le modifiche abbiano effetto.

Segue un esempio di configurazione semplice:

Apache dei contatori
   {
   velocità = 1000
   pipe = /tmp/cca
   contatore Total_Accesses
      {
      nome = "Hit totali"
      desc = "Numero di totale di hit"
      unità = "#"
      tipo = "MAX"
      }
   contatore Total_kBytes
      {
      nome = "Byte totali"
      desc = "Numero di byte totali"
      unità = "byte"
      tipo = "MAX"
      }
   contatore BusyWorkers
      {
      nome = "Richieste attive"
      desc = "Numero di richieste attive"
      unità = "#"
      tipo = "MAX"
      }
   contatore IdleWorkers
      {
      nome = "Server inattivi"
      desc = "Numero di server inattivi"
      unità = "#"
      tipo = "MAX"
      }
   }

Questo esempio definisce 4 contatori. Ciascun contatore supporta i seguenti attributi:

• nome - nome del contatore leggibile da umano (impostato sul nome di entità contatore per impostazione predefinita)
• desc - descrizione del contatore leggibile da umano (sfociare per impostazione predefinita)
• tipo - tipo di contatore (SOMMA, AVG, MIN o MAX, il predefinito è AVG)
• unità - occorre reinterpretare le unità in cui il contatore valuta (vuoto per impostazione predefinita)
• range_lower - il valore minimo possibile di quel contatore (i valori più piccoli sono tagliati)
• range_upper - il valore massimo possibile di quel contatore (i valori più grandi sono tagliati)
• alarm_below - il valore di non allarme minimo del contatore (i valori più piccoli attivano l'allarme)
• alarm_above - il valore di non allarme massimo del contatore (i valori più grandi attivano l'allarme)

Il nome dell'entità dei contatori di livello principale è usato per il nome Entità quando i contatori sono visualizzati in MON. Inoltre, i seguenti attributi sono significativi per questa entità:

• velocità - la velocità (in millisecondi) della raccolta di contatori personali (1000 se non specificato)
• pipe - il percorso del pipe denominato usato per la raccolta (/tmp/cca se non specificato)

Oltre al metodo di definizione del contatore descritto di sopra, ccad.conf permette ai contatori di essere raggruppati. Questo viene fatto collocandoli un livello sotto nel gruppo di entità come nell'esempio seguente:

Impianti di contatori
   {
   velocità = 2000
   pipe = /my-pipe
   struttura del contatore: desc = "Qualsiasi struttura" , unità = "#"
   gruppo Frutta
      {
      desc = "Frutta deliziosa!
      contatore pere: desc = "Numero di pere", unità = "pere"
      contatore mele: desc = "Numero di mele", unità = "mele"
      }
   gruppo Vegetali
      {
      contatore patate: desc = "Numero di patate", unità = "patate"
      contatore pomodori: desc = "Numero di pomodori", unità = "pomodori"
      }
   }

Questa configurazione produce 3 entità di contatore personalizzate nella GUI di MON - Piante, Frutta Deliziosa! e Vegetali con i 5 contatori definiti distribuiti fra di loro. I gruppi hanno un attributo di descrizione (come le entità del contatore) che può essere usato per definire un nome di gruppo più completo rispetto a un nome di entità di gruppo più limitato. I nomi di contatore dovrebbero essere unici nel file di configurazione altrimenti la raccolta del contatore non sarebbe possibile a causa dei nomi di contatore duplicati.

Immissione dei dati di contatore

Dopo aver eseguito ccad con le adeguate definizioni di contatore, è necessario introdurre i valori correnti del contatore. Per far ciò, scrivere i valori di contatore alla pipe denominata creata da ccad (specificata dall'attributo di pipe in /etc/ccad.conf, predefinito /tmp/cca).
Il formato corretto è uno dei seguenti:

contatore = valore (il nome e il valore sono separati da =)

contatore: valore (il nome e il valore sono separati da :)
Un set di contatori dovrebbe essere eliminato (a MON) con la stampa. o carattere di immissione del modulo (\f) nel pipe denominato su una riga. Lo script di raccolta di contatori (in bash) potrebbe alimentare il contatore a ccad come segue:

echo "Total_Accesses = 31" > /tmp/cca
echo "Total_kBytes = 22241" > /tmp/cca
echo "BusyWorkers = 6" > /tmp/cca
echo "IdleWorkers = 34" > /tmp/cca
echo "." > /tmp/cca

L'operazione dovrebbe essere effettuata ogni millisecondo come specificato in /etc/ccad.conf

Questo è un bash loop semplice che raccoglierebbe i dati necessari e li introdurrebbe in ccad. Sono introdotti più dati del necessario perché è più rapido fornire tutti i dati raccolti a ccad (che ignorerà le linee che non riportano valori di contatore) che analizzare i dati prima di alimentarli a ccad:

while true; do
   curl -s http://in/server-status?auto | sed "s/^Total\ /Total_/g" > /tmp/cca # analizza i dati per farli corrispondere alle definizioni del contatore
   sleep 1 || exit 4
   echo "." > /tmp/cca

done

Esempi

Apache

Nota: il server deve avere lo "stato esteso" abilitato

#!/bin/bash

DEFAULT_PACE=1000
DEFAULT_PIPE=/tmp/cca
CCAD_CONF=/etc/ccad.conf
STATUS_URL='http://in/server-status?auto'
CURL=/usr/bin/curl
SED=/bin/sed
SLEEP=/bin/sleep
function get_value_from_config {
   CONF_VALUE=`grep -oE "$1[[:space:]]*=[[:space:]]*[^[:space:]]+" $CCAD_CONF |cut -d"=" -f 2|tr -d " "`
}
get_value_from_config "pace"
PACE=${CONF_VALUE:-$DEFAULT_PACE}
PACE=$(( $PACE / 1000 ))
get_value_from_config "pipe"
PIPE=${CONF_VALUE:-$DEFAULT_PIPE}
test -p $PIPE || exit 3
while true; do
   $CURL -s "$STATUS_URL" | $SED "s/^Total\ /Total_/g" > $PIPE
   sleep $PACE || exit 4
   echo "." > $PIPE
done

Mysql

#!/bin/bash

DEFAULT_PACE=1000
DEFAULT_PIPE=/tmp/cca
CCAD_CONF=/etc/ccad.conf
MYSQL='/usr/bin/mysql'
TR=/usr/bin/tr
SLEEP=/bin/sleep
function get_value_from_config {
   CONF_VALUE=`grep -oE "$1[[:space:]]*=[[:space:]]*[^[:space:]]+" $CCAD_CONF |cut -d"=" -f 2|tr -d " "`
}
get_value_from_config "pace"
PACE=${CONF_VALUE:-$DEFAULT_PACE}
PACE=$(( $PACE / 1000 ))
get_value_from_config "pipe"
PIPE=${CONF_VALUE:-$DEFAULT_PIPE}
test -p $PIPE || exit 3
while true; do
   $MYSQL -e 'show status'|$TR '[[:blank:]]' '=' > $PIPE
   $SLEEP $PACE || exit 4
   echo "." > $PIPE
done

API del servizio Web di raccolta dei contatori

Panoramica delle API di monitoraggio

L'appliance MON esporta la configurazione e i dati dei contatori raccolti da appliance connesse a partire dal suo terminale di output aux. Questa operazione viene eseguita mediante un protocollo personalizzato basato su REST in esecuzione su HTTP. Tale protocollo definisce tre tipi di risorse:

• Appliance
• Entità
• Contatori

Ciascuno di questi tipi è incorporato nell'ambito del precedente. In questo modo le entità risultano significative solo nell'ambito delle appliance e i contatori solo nell'ambito di una determinata entità. L'API per la raccolta dei dati consente di recuperare tutti i valori e le configurazioni dei contatori noti a MON.

MON esporta i valori e le configurazione di dati richiesti in uno dei seguenti formati di testo strutturati:

• XML (formato principalmente utilizzato se non viene richiesto un formato specifico per mezzo dell'argomento Fmt)
• UDL (destinato a un utilizzo interno di CA 3Tera AppLogic)

JSON (destinato a client browser con JavaScript abilitato)

Protocollo delle API di monitoraggio

Il protocollo utilizza solamente il metodo HTTP GET, in quanto fornisce una funzionalità di sola lettura. Per questo motivo ogni tipo di richiesta di protocollo supportato può essere definito per mezzo dell'URI e della struttura di output. Caratteri considerati speciali per l'URI devono essere preceduti da un carattere di escape utilizzando la codifica standard %. L'output viene definito in base al relativo schema XML (il formato di output principale è XML). La conversione in altri formati di output (UDL, JSON) si ottiene utilizzando direttamente i mezzi per esprimere la struttura e gli attributi del rispettivo formato di output (ad esempio entità UDL al posto di entità XML, attributi UDL al posto di attributi XML, oggetti JSON al posto di entità XML, proprietà oggetto JSON al posto di attributi XML).

Il nodo principale di tutti gli output contiene un attributo timestamp che fornisce l'orario al server nel momento in cui viene creata la risposta.

Segue una descrizione di tutti gli URL supportati (chiamate).

Chiamate di configurazione dei contatori

/monapi/desc[?fmt=]

Fornisce un elenco di tutte le appliance disponibili nel formato di output specificato ( indica uno dei formati di output noti, ad esempio XML).

Output:

<response timestamp="1194967464">
   <appliance name="main.web" />
   <appliance name="main.in" />
</response>

Chiamate di valore dei contatori

/monapi/val/<apps>/<ents>/<cnts>[?fmt=]

Restituisce i valori dei contatori specificati. Se viene omesso uno dei parametri app, ent o cnt, viene utilizzato il valore del carattere jolly. Quindi, ad esempio, /monapi/val/main.web significa "i valori di tutti i contatori di tutte le entità main.web dell'appliance".

Output:

<response timestamp="1194967464">
   <appliance name="main.web">
      <entity name="Terminal in">
         <counter name="Sent bytes" value="23234" />
         <counter name="Received bytes" value="690432" />
      </entity>
   </appliance>
</response>
